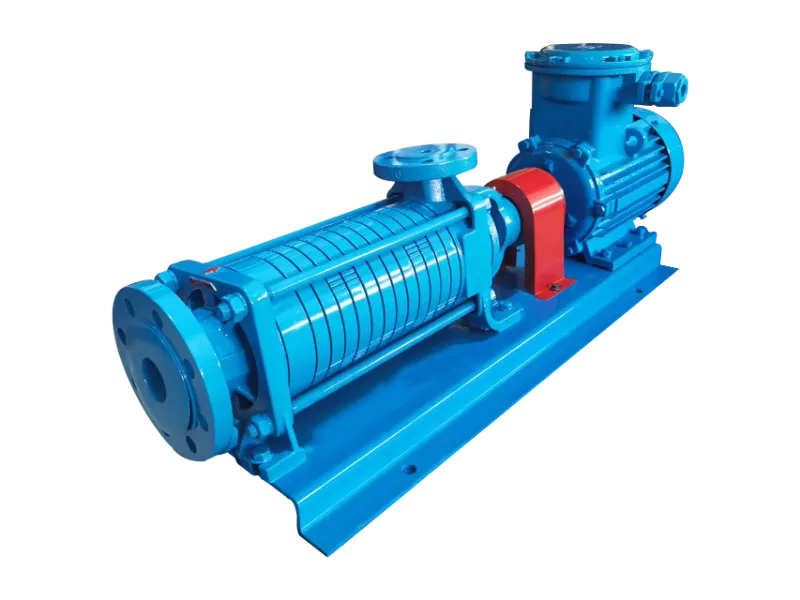

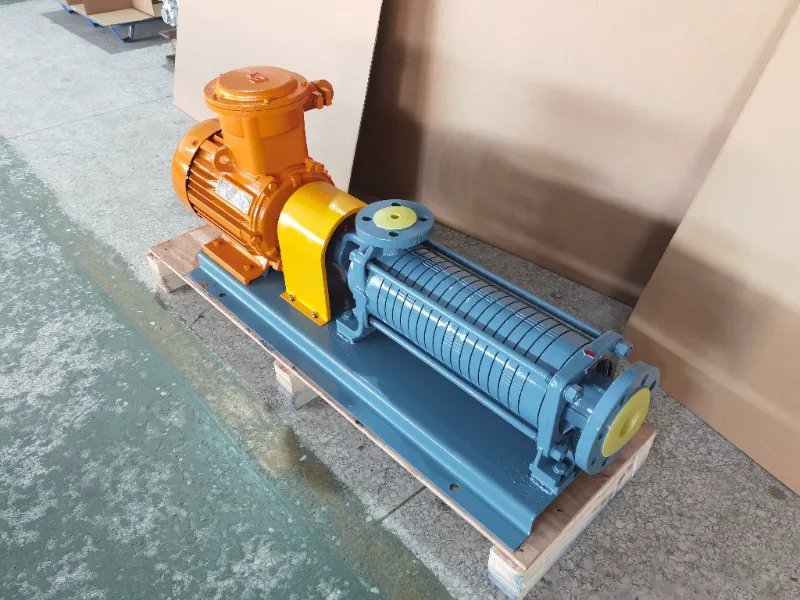

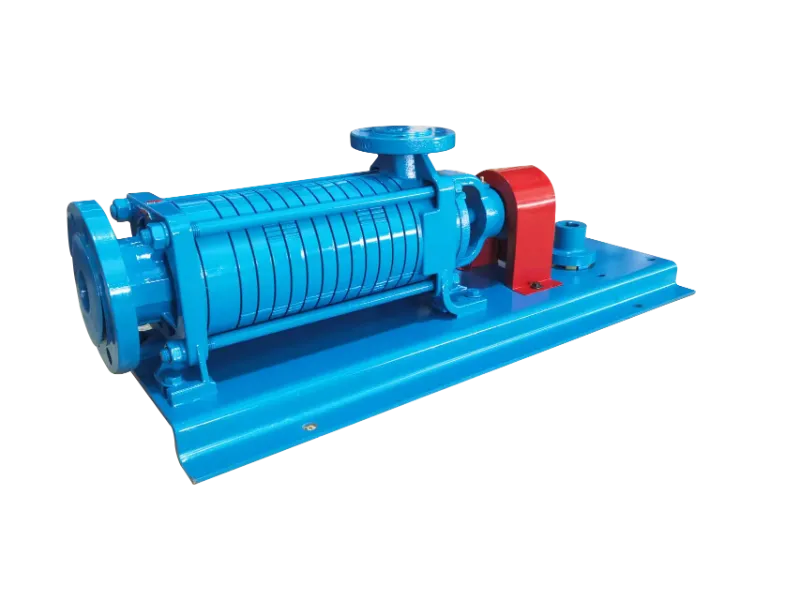

یہ ایل پی جی ملٹی اسٹیج پمپ افقی 6 اسٹیج ڈیزائن کے ساتھ ایک سینٹری فیوگل فلو چینل پمپ ہے۔ یہ بیرونی کولنگ کے بغیر مکینیکل مہر کو اپناتا ہے۔ سکشن اینڈ پر پری کمپریشن ٹربائن سے لیس، یہ ایل پی جی 6 اسٹیج سینٹری فیوگل پمپ کم این پی ایس ایچ حالات میں اچھی کارکردگی کا مظاہرہ کرتا ہے، اعلی بہاؤ کی شرح اور زیادہ دباؤ پیش کرتا ہے۔ یہ ایل پی جی، مٹی کا تیل، ڈیزل، اور دیگر ہلکے تیل سمیت مختلف میڈیا کو ہینڈل کرتا ہے۔
پیرامیٹر مندرجہ ذیل ہے۔
| گردش کی سمت | ڈرائیو شافٹ اینڈ کا سامنا کرتے وقت گھڑی کے مخالف سمت میں |
| زیادہ سے زیادہ کام کرنے کا دباؤ | 2.0 ایم پی اے |
| رفتار | 1450 RPM |
| طاقت | 4 kW، 380V، 50Hz |
| محیطی درجہ حرارت | -20 ° C سے +60 ° C |
| اسٹیج | 6 |
یہ ایل پی جی 6 سٹیج سینٹرفیوگل پمپ چار اہم حصوں پر مشتمل ہے: سپورٹ، ڈرائیو، بیرنگ، اور سیل۔ سپورٹ سیکشن ان لیٹ سپورٹ فریم، آؤٹ لیٹ سپورٹ فریم، فرنٹ گائیڈ وین سلیو اسمبلی، گائیڈ وین بافل، گائیڈ وین سلیو اسمبلی، آؤٹ لیٹ کنیکٹر، کور، اور بیئرنگ ہاؤسنگ پر مشتمل ہے – کام کرنے والے چیمبر کی تشکیل کے لیے تمام مراحل کو ایک ساتھ باندھ کر ٹائی بولٹ کے ذریعے محفوظ کیا گیا ہے۔ ڈرائیو سیکشن شافٹ، فرنٹ اسٹیج امپیلر، کاپر امپیلر، اور متوازی کلید پر مشتمل ہے۔ بیرنگ میں فرنٹ گائیڈ وین آستین بیرنگ، گائیڈ وین آستین بیرنگ، اور رولنگ بیرنگ شامل ہیں۔ مہریں O-rings اور مکینیکل مہروں سے بنی ہیں۔
یہ ایل پی جی 6 سٹیج سینٹرفیوگل پمپ سینٹرفیوگل فورس کے اصول پر کام کرتا ہے۔ تیز رفتار امپیلر بلیڈ مائع کو گھماتے ہیں اور اسے باہر کی طرف پھینک دیتے ہیں، جس سے بہاؤ پیدا ہوتا ہے۔ شروع کرنے سے پہلے، ویکیوم حالت قائم کرنے کے لیے پمپ اور پائپنگ کو مائع سے مکمل طور پر پرائم کرنا چاہیے۔ جیسے جیسے امپیلر گھومتا ہے، مائع کو سینٹرفیوگل فورس کے ذریعے باہر کی طرف پھینکا جاتا ہے، جس سے امپیلر مرکز میں کم دباؤ والا زون بنتا ہے۔ ماحول یا ہائیڈرولک دباؤ پھر ماخذ سے زیادہ مائع کو پمپ میں دھکیلتا ہے، جس سے مسلسل منتقلی ممکن ہوتی ہے۔
یہ ایل پی جی 6 سٹیج کا سینٹری فیوگل پمپ سلنڈر بھرنے، اوپر کے گراؤنڈ اسٹوریج ٹینک سے ایل پی جی پمپ کرنے اور ٹینکر ٹرک لوڈنگ اور ان لوڈنگ کے لیے موزوں ہے۔ یہ ایل پی جی، مٹی کا تیل، ڈیزل، اور اسی طرح کے ہلکے ہائیڈرو کاربن جیسے میڈیا کو ہینڈل کرتا ہے۔
پمپ کے اندر جانے پر 100 میش یا باریک اسٹرینر نصب کیا جانا چاہیے۔
پمپ کو شروع کرنے سے پہلے پرائم کیا جانا چاہیے - مائع سے بھریں اور خشک چلنے سے بچنے کے لیے تمام ہوا نکال دیں۔
اسٹارٹ اپ سے پہلے موٹر کی گردش کی سمت چیک کریں۔
ڈسچارج والو بند ہونے کے ساتھ طویل آپریشن سے گریز کریں۔
A1: موٹر چیک کریں اور جیمنگ (غیر ملکی اشیاء یا غیر متوازن ٹائی بولٹ) کا معائنہ کریں۔
A2: سیدھ کی جانچ کریں - بڑھتے ہوئے گری دار میوے اور مرکز کی اونچائی مستقل مزاجی کی تصدیق کریں۔
A3: مکینیکل مہر چیک کریں (نقصان یا غلط اونچائی – معیاری 2.5mm±0.5mm) اور O-rings کا معائنہ کریں۔
